Vertikalachsen mit hängenden Lasten

Vertikale Applikationen die von Punkt zu Punkt positionieren (von A nach B fahren) können mit einer unsymmetrischen Trajektorie projektiert und betrieben werden. Dadurch verringert sich die maximale Belastung im Antriebsstrang während der Positionierung.

Folgende Regel sollte beachtet werden:

  • Aufwärts-Beschleunigung  <  Aufwärts-Verzögerung
  • Abwärts-Beschleunigung   >  Abwärts-Verzögerung

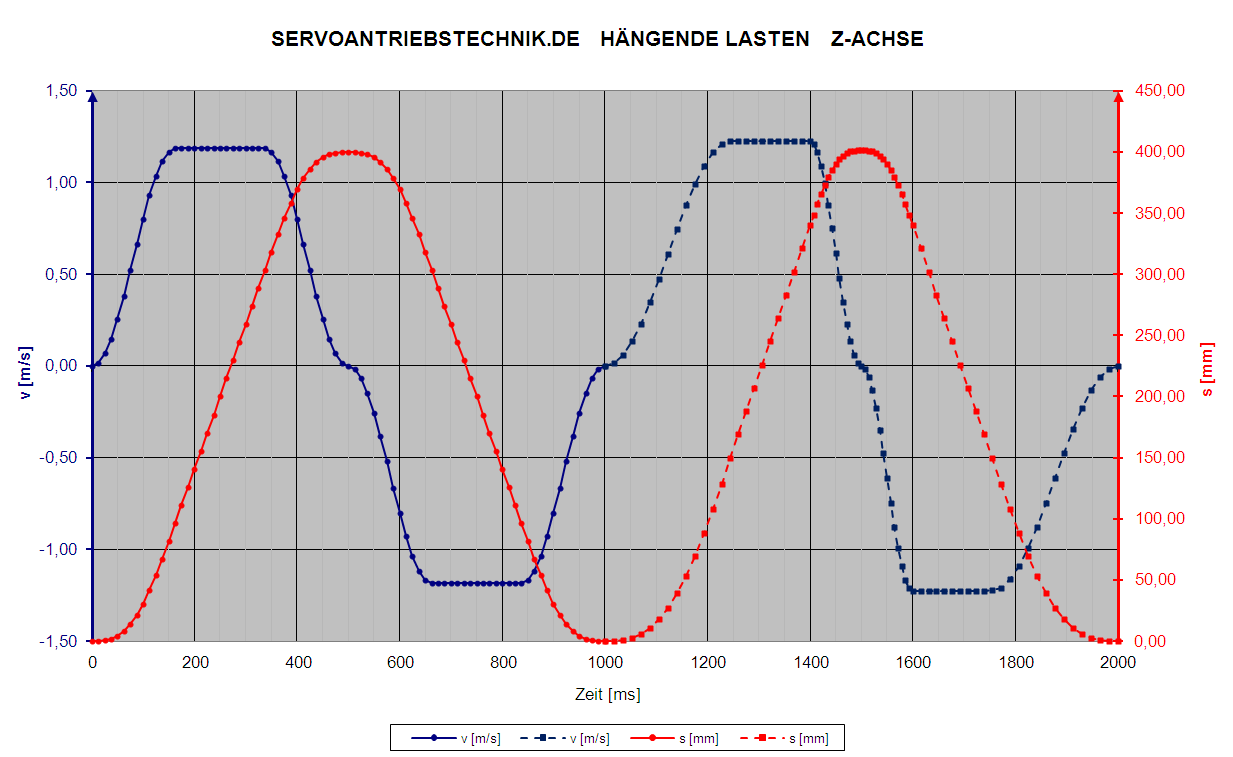

 Folgende Antriebsauslegung zeigt eine Auf- und Abwärtsbewegung mit symmetrischer Trajektorie und anschließend eine Auf- und Abwärtsbewegung mit asymmetrischer Trajektorie (gestrichelte Linie):



Weg und Geschwindigkeit symmetrisch-asymmetrischWeg und Geschwindigkeit symmetrisch-asymmetrisch

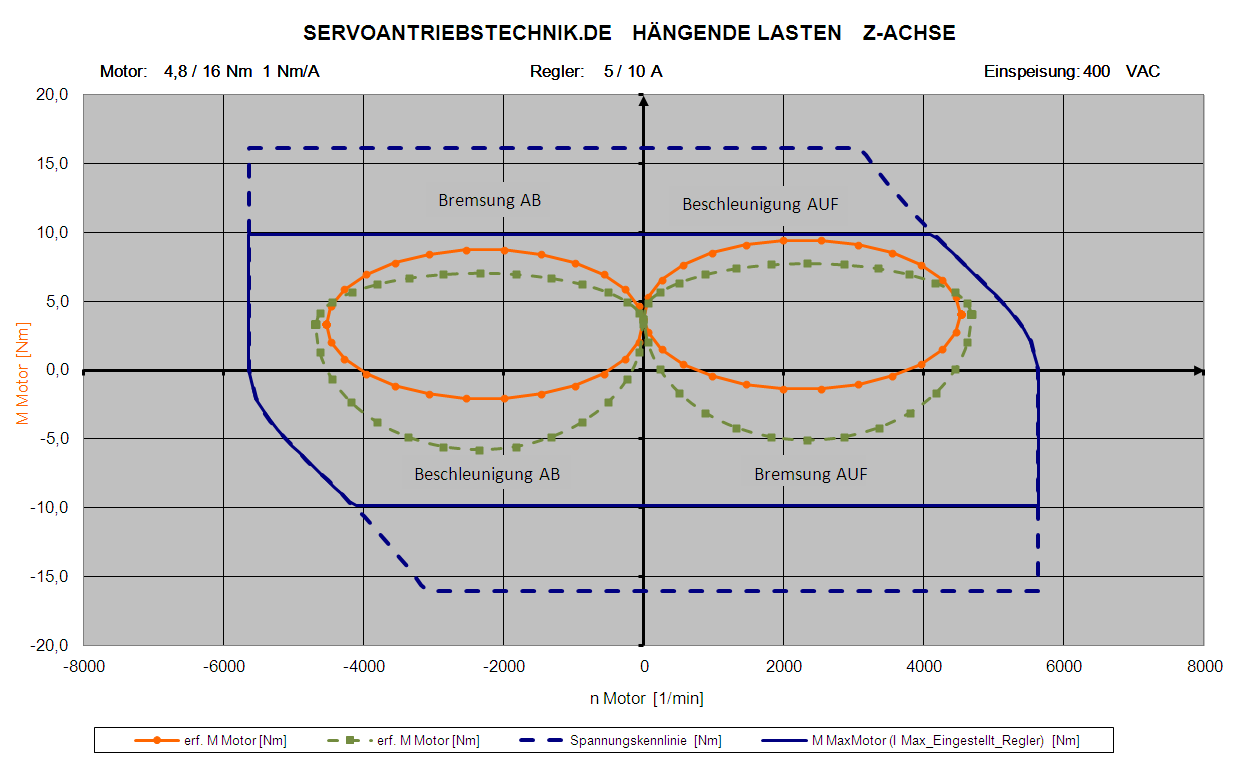

Für den Servomotor ergibt sich das folgende erforderliche Drehmoment (orange Kurve = symmetrische Trajektorie; grüne gestrichelte Kurve = asymmetrische Trajektorie):



erforderliches Drehmoment
symmetrisch-asymmetrischerforderliches Drehmoment symmetrisch-asymmetrisch
