Derating bei Getriebeanbau

Die Katalogwerte der Servomotoren und die S1-100K-Kennlinie im Drehzahl-Drehmoment-Diagramm beziehen sich auf eine Kühlsituation (Motoren-Prüfstand) mit einer Kühlplatte LxBxD.

Bei Anbau eines Getriebes verändert sich die Kühlbedingung und die Motor-Dimensionierung erfolgt anhand einer S1-Kennlinie mit entsprechendem DE-RATING.

SIEMENS hat in der Dokumentation einen Hinweis zum Motor-SIZING bei Getriebeanbau:

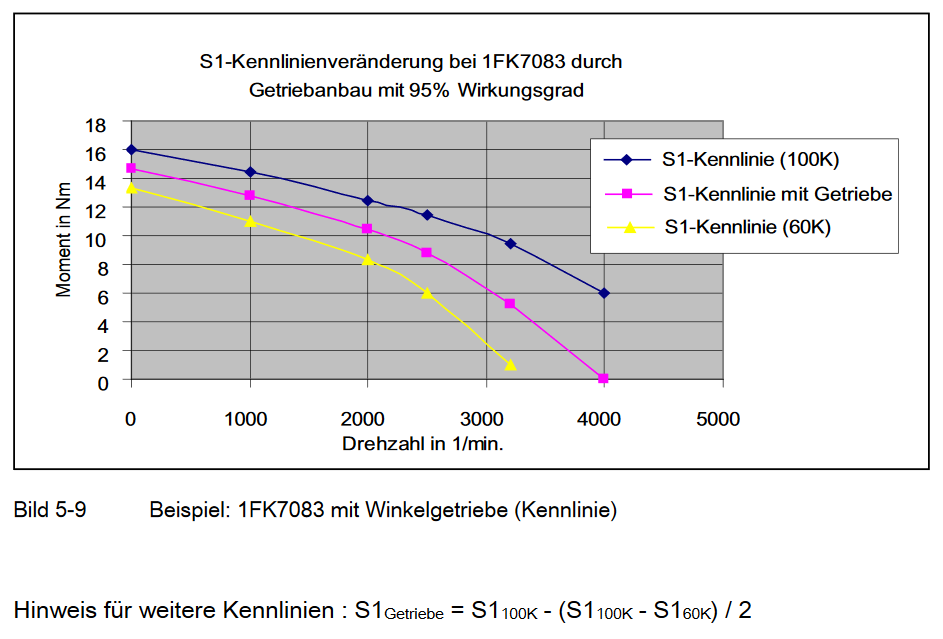

 SIEMENS S1-Kennlinie mit Getriebe

Bild-Quelle: SIEMENS, Projektierungshandbuch 1FK7, Ausgabe 10/2011, 6SN1197-0AD16-0AP4, Seite 226

Die SIEMENS S1-Kennline für Getriebeanbau liegt zwischen der S1-60K-Kennlinie und der S1-100K-Kennlinie. Sie lässt sich auch durch eine S1-80K-Kennlinie annähern.

Bei der Auslegung des Motors mit Getriebeanbau kann man sich an der S1-80K-Kennlinie orientieren.

TIP:

Trennen Sie die Applikationen, in Positionierantriebe (kurzzeitige Drehzahl) und Dauerläufer (dauernde Rotation):

• Positionierantrieb: Einschaltdauer ED in der Drehzahl < 50%
• Dauerläufer: Einschaltdauer ED in der Drehzahl > 80%

Für Positionierantriebe orientieren Sie sich an der S1-80K-Kennlinie mit Tendenz zur S1-100K-Kennlinie. Für Dauerläufer an der S1-80K-Kenninie mit Tendenz zur S1-60K-Kennlinie:

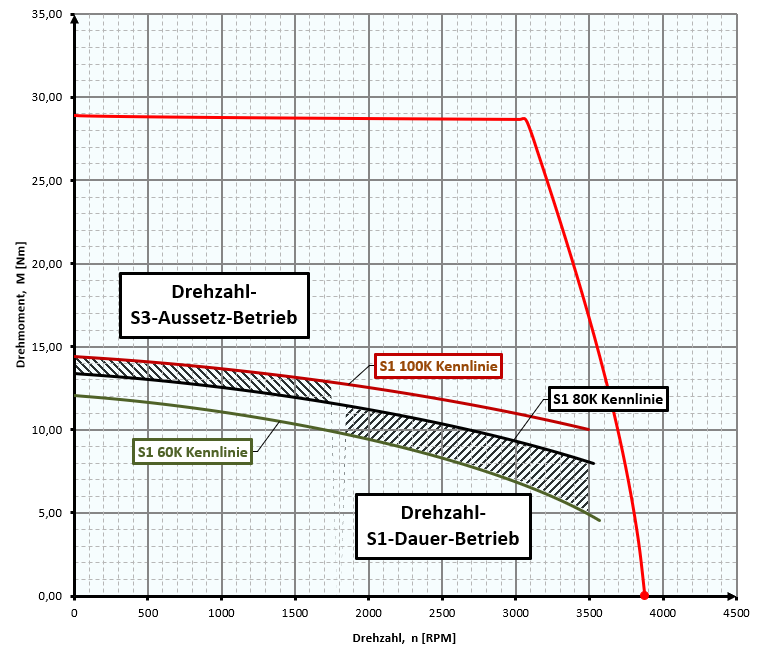

SERVOANTRIEBSTECHNIK S1-Kennlinie für Getriebeanbau

06.12.2020 Roland Fetzner
