Aussenläufer mit FEMM



FEMM-Studie einer PMSM als Aussenläufer mit:

    Polpaarzahl    7

    U ZWK            48 VDC

    KT                0,070 Nm/Aeff

    KE ph-ph        0,048 Veff/(rad/s)

    M Nenn           0,9 Nm

    I Nenn            12,8 Aeff



Stator:

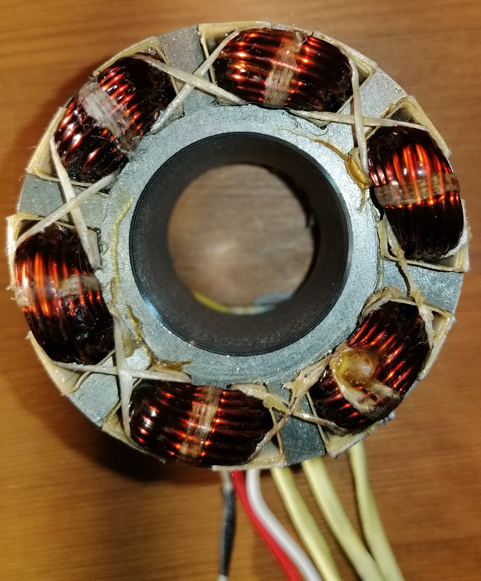

StatorStator



3D- Modell:

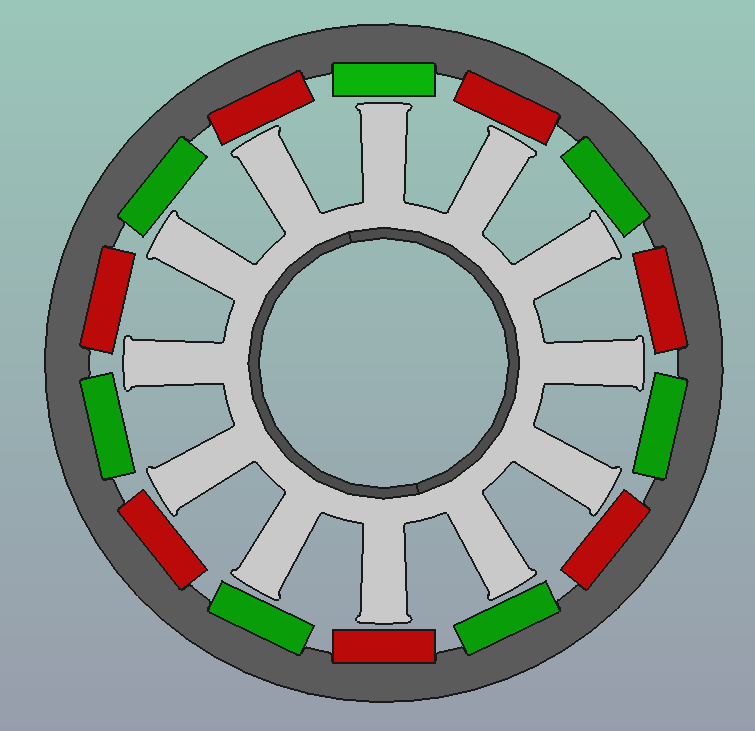

3D-Modell3D-Modell



FEMM-desity-plot:

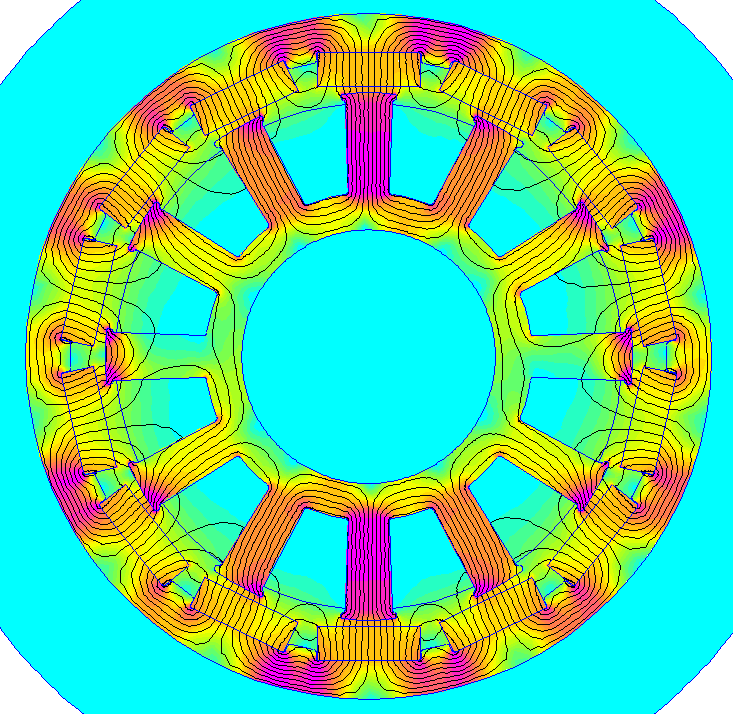

TA050 Aussenläufer FEMM bei NennstromTA050 Aussenläufer FEMM bei Nennstrom



LUA-SCRIPTE auf Anfrage:

-rotate group

-rotate current (Drehfeld)

-increase current amplitude ( Sättigung M=f(I) )

-result in EXCEL  (... .xlsx)

-...



04.10.2023

Roland Fetzner
