Simulator Zwei-Massen-System

Trainieren Sie das Optimieren der Regelkreise am 2-Massen-Simulator:

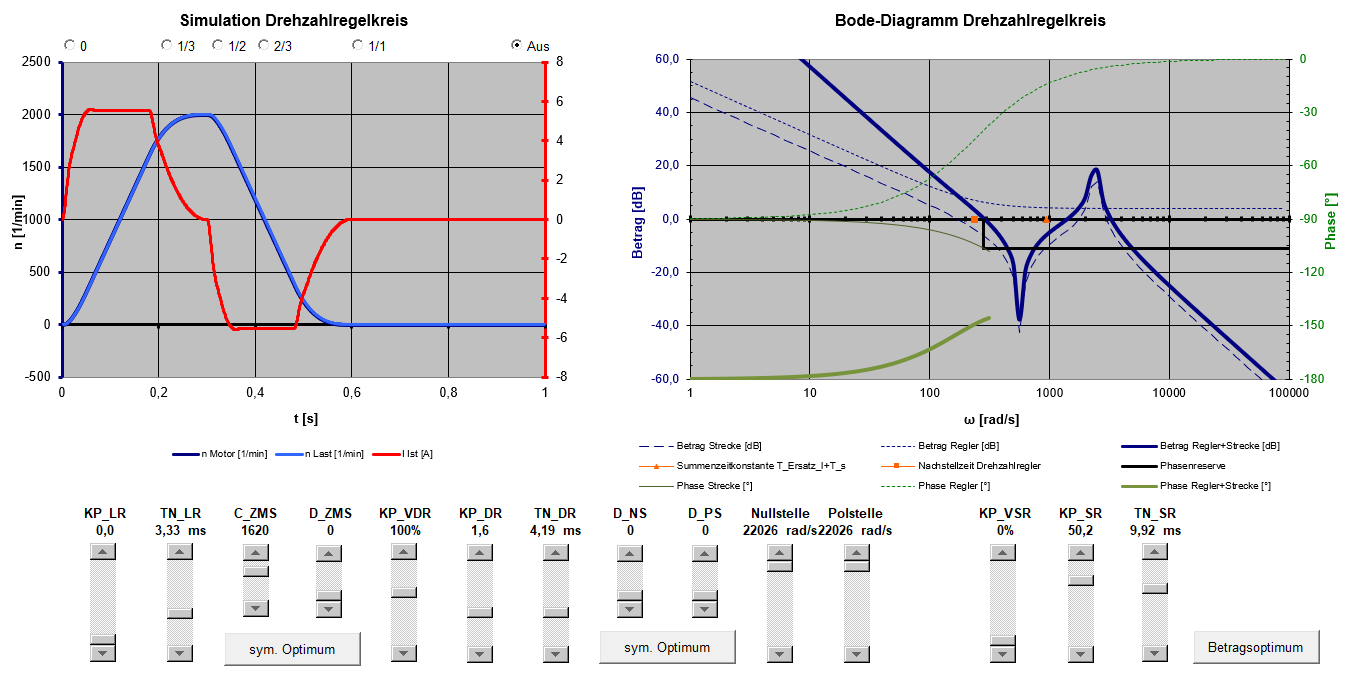

Simulation 2-Massen-SystemSimulation 2-Massen-System



Über die Steifigkeit C_ZWS und die Dämpfung D_ZMS wird das 2-Massen-System der Regelstrecke vorgegeben. Über die Nullstelle und die Polstelle können Sie das Filter definieren (Lag-Filter oder Biquad/Notch). Mit der Dämpfung an der Nullstelle D_NS und der Dämpfung an der Polstelle D_PS lassen sich die Filter anpassen.



Legende:

KP_LR       P-Verstärkung Lageregler

TN_LR       Nachstellzeit Lageregler

KP_VDR    Vorsteuerung Drehzahlregler

KP_DR      P-Verstärkung Drehzahlregler

TN_DR      Nachstellzeit Drehzahlregler

KP_VSR    Vorsteuerung Stromregler

KP_SR       P-Verstärkung Stromregler

TN_SR       Nachstellzeit Stromregler



Download des Simulators:

Zwei-Massen-System 2.4.xlsm

Die EXCEL-Anwendung muss lokal gespeichert werden und kann dann gestartet werden.

Die Anwendung enthält Makros, die Makrosicherheit muss deshalb auf "Mittel" minimiert sein.

Die Bode-Diagramme zeigen Betrag und Phase von imaginären Zahlenwerten an. Unter Extras - Add-ins müssen die Analysefunktionen und Analysefunktionen-VBA installiert sein.



12.01.2022 Roland Fetzner
