Messung des Massen-Trägheitsmoments aus dem Bode-Diagramm



Moderne Servo-Regler können den Frequenzgang der Regelstrecke messen.

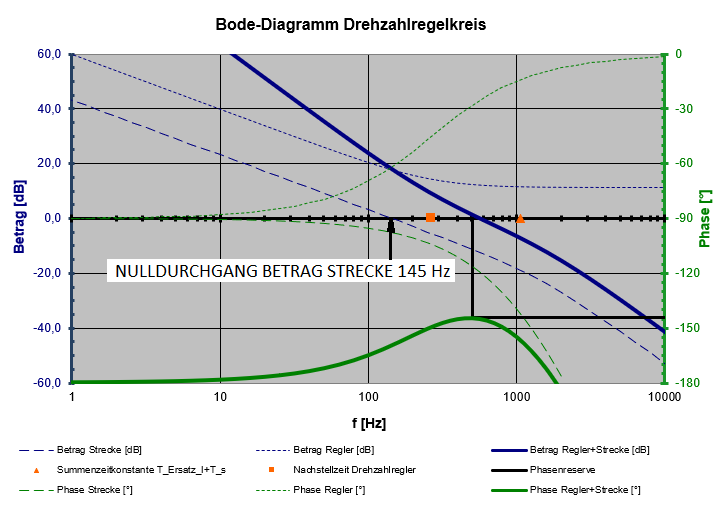

Bode-Diagramm Drehzahl-RegelkreisBode-Diagramm Drehzahl-Regelkreis





 Die Berechnung des Massen-Trägheits-Moments der Last + Motor aus der Durchtritts-Frequenz:

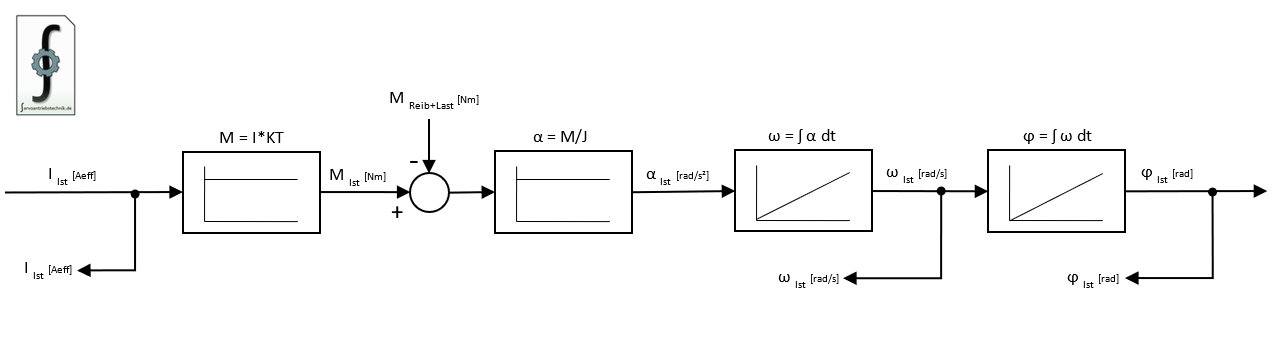

Regelstrecke MotorRegelstrecke Motor



 Messung Trägheitsmoment aus Bode-DiagrammMessung Trägheitsmoment aus Bode-Diagramm





Last-Identifikation an der Maschine:

Messungen in der Praxis zeigen leider keine exakte -20 dB Strecke. Sucht man die Frequenz bei der die gemessene Phase -90° schneidet und misst bei dieser Frequenz den Betrag der Strecke, dann berechnet sich das Massenträgheitsmoment zu:



Formel für TrägheitsmomentFormel für Trägheitsmoment

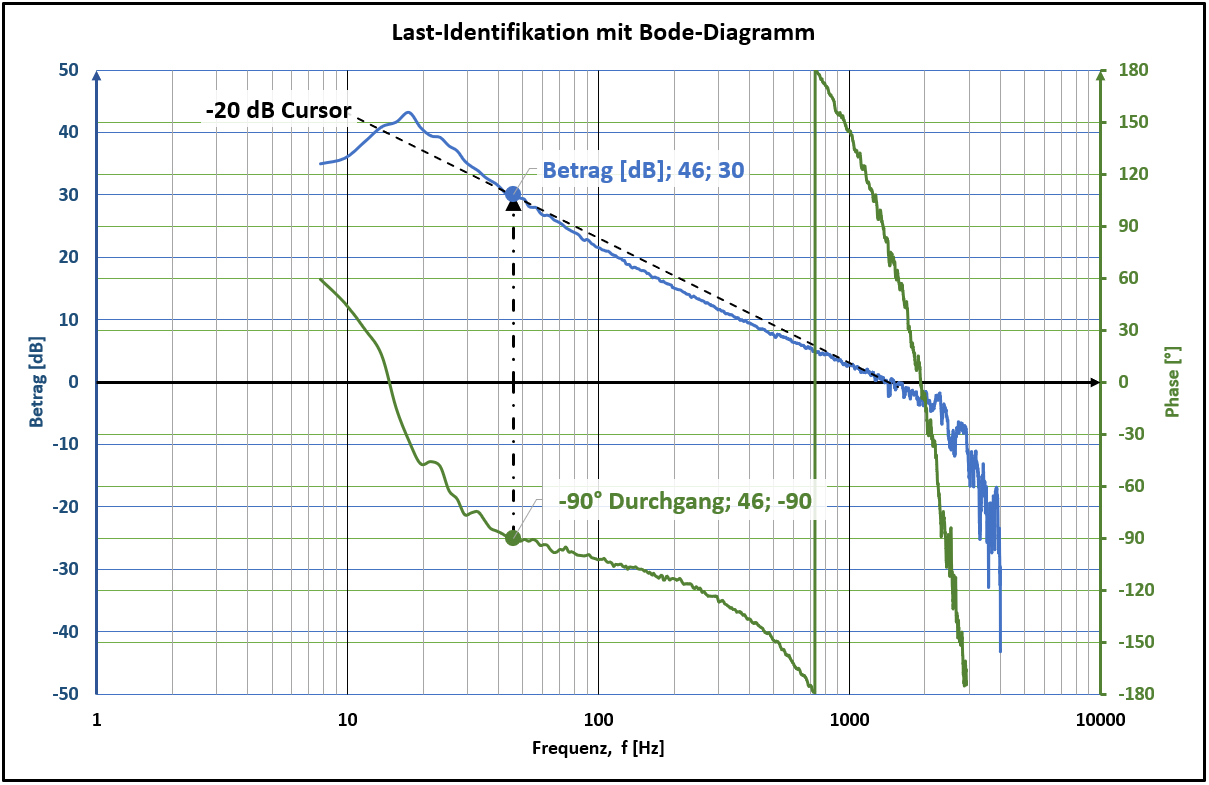

Last-Identifikation mit Bode-DiagrammLast-Identifikation mit Bode-Diagramm



30.08.2022 Roland Fetzner
