Drehzahl-Drehmoment-Kennlinie

Das Drehzahl-Drehmoment-Diagramm beinhaltet die wichtigsten Kennlinien der permanentmagneterregten Synchronmaschine PMSM. Diese Kennlinien sind:

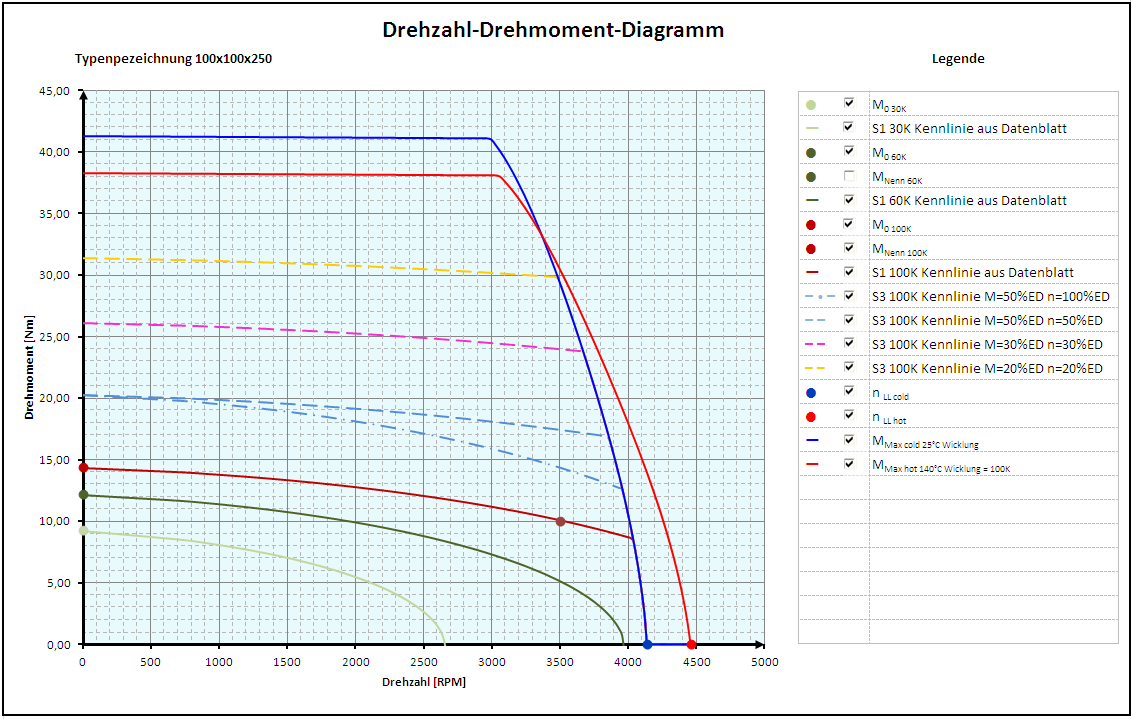

Drehzahl-Drehmoment-DiagrammDrehzahl-Drehmoment-Diagramm



S1- Kennlinie bei 100K Übertemperatur

  •     40°C Umgebungstemperatur
  •     140°C Wicklungstemperatur (100K)
  •     S1 - 100% ED für das Drehmoment
  •     S1 - 100% ED in der Drehzahl
  •     schneidet den Punkt Mo 100K (Stillstandsmoment bei 100K)
  •     schneidet den 100K-Nennpunkt M Nenn bei n Nenn
  •     die Steigung ist geprägt durch Verluste die mit der Drehzahl n linear steigen (im Wesentlichen Ummagnetisierungsverluste, aber auch Lagerreibungsverluste)
  •     die Steigung ist geprägt durch Verluste die mit der Drehzahl n^1,6 wachsen (zum Großteil Wirbelstromverluste im Blechpacket)

S1- Kennlinie bei 60K Übertemperatur

  •     40°C Umgebungstemperatur
  •     100°C Wicklungstemperatur (60K)
  •     S1 - 100% ED für das Drehmoment
  •     S1 - 100% ED in der Drehzahl
  •     schneidet den Punkt Mo 60K (Stillstandsmoment bei 60K)

S3- Kennlinie bei 50% ED für das Drehmoment und 100% ED in der Drehzahl (zB. Werkzeugmaschinen Fräs-Spindel)

  •     40°C Umgebungstemperatur
  •     140°C Wicklungstemperatur (100K)
  •     S3 - 50% ED für das Drehmoment
  •     S3 - 100% ED in der Drehzahl
  •     endet bei der gleichen thermischen Maximal-Drehzahl wie S1- Kennlinie

S3- Kennlinie bei 50% ED für das Drehmoment und 50% ED in der Drehzahl

  •     40°C Umgebungstemperatur
  •     140°C Wicklungstemperatur (100K)
  •     S3 - 50% ED für das Drehmoment
  •     S3 - 50% ED in der Drehzahl

S3- Kennlinie bei 30% ED für das Drehmoment und 30% ED in der Drehzahl

  •     40°C Umgebungstemperatur
  •     140°C Wicklungstemperatur (100K)
  •     S3 - 30% ED für das Drehmoment
  •     S3 - 30% ED in der Drehzahl

 Maximalmoment

  • begrenzt den Nutzungsbereich für kurzzeitige Überlastmomente z.B. während der Beschleunigung
  • berücksichtigt das Sättigungsverhalten M max bei I max

EMK- Kennlinie

  • begrenzt den Nutzungsbereich für kurzzeitige Überlastmomente bei hohen Drehzahlen
  • berücksichtigt Zwischenkreisspannung, induzierte EMK in der Motorwicklung, Spannungsabfall über dem ohmschen Widerstand und der Induktivität
  • berücksichtigt das Sättigungsverhalten

Wirkungsgrad

  • gibt für jeden Betriebspunkt innerhalb des Nutzungsbereichs den Wirkungsgrad an

 Wellenleistung

  • zeigt die nutzbare Wellenleistung der S1- und S3- Kennlinien über der Drehzahl



Das EXCEL-Tool zum Erstellen eines Drehzahl-Drehmoment-Diagramms steht zum DOWNLOAD bereit:

Drehzahl-Drehmoment-Kennlinie V4.xx.xlsm



Zusätzliche Informationen zur Berechnung der Drehzahl-Drehmoment-Kennlinie erfahren Sie in der Power-Point-Präsentation:

Verluste der PMSM V02.3.ppt

Alternativ als PDF Dokument:

Verluste der PMSM V02.3.pdf



Wie die Kennlinen für S1-Dauer-Betrieb und S3-Aussetz-Betrieb berechnet werden erfahren Sie in der Power-Point-Präsentaion:

Kennlinien im Drehzahl-Drehmoment-Diagramm V01.1.pptx

Kennlinien im Drehzahl-Drehmoment-Diagramm V01.1.pdf



Roland Fetzner
