Zusammenhang kt & ke

Der Quotient aus der Spannungs-Konstanten ke und der Drehmoment-Konstanten kt innen ist eine Konstante.

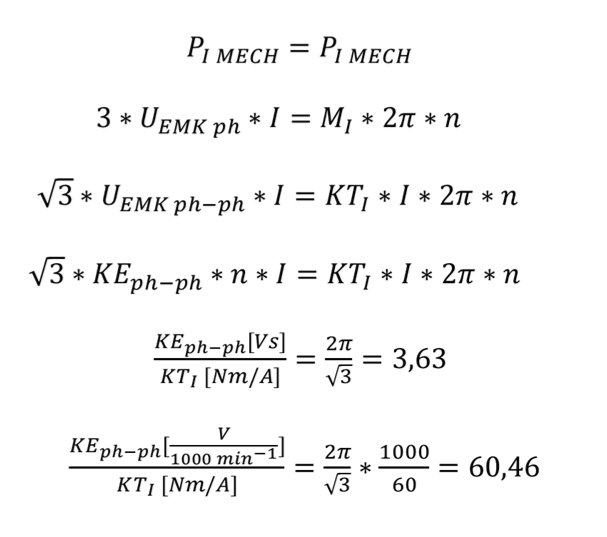

Herleitung Zusammenhang KT & KEHerleitung Zusammenhang KT & KE



Achtung: Sowohl Drehmoment-Konstante kt innen als auch die Spannungs-Konstanten ke sind temperaturabhängig und über den gleichen Temperatureinfluss gekoppelt. In den Datenblättern der Motoren wird die Drehmoment-Konstante kt 0 meist bei 100K Wicklungstemperatur (hot) angegeben, während die Spannungs-Konstante ke bei 25°C (cold) gemessen wurde.

Aus der Angabe kt 0 hot ist zunächst der kt innen hot zu bestimmen. Siehe hierzu Innere Drehmoment-Konstante kt innen.

Da der Quotient eine Konstante ist, kann für beide Temperaturen die jeweils fehlende Angabe kt innen cold und ke hot ermittelt werden.

Setzt man lineares Temperaturverhalten voraus, kann jetzt auch der Temperaturkoeffizient der Magnete für ke und kt bestimmt werden.



Die Powerpoint-Präsentation zum Thema liegt hier zum Download bereit:

Zusammenhang kt & ke V3.00.pptx
