Sättigung

Servomotoren zeigen bei hohen Spitzenströmen einen Sättigungseffekt. Durch die Vektoraddition wird das Feld der Permanentmagnete vom Strombelag überlagert und bilden gemeinsam den Gesamtfeld-Vektor Iµ. Im magnetischen Kreis liegt dann höchste Flussdichte vor und es tritt magnetische Sättigung ein. Die folgende Studie zeigt diverse Ansätze den Sättigungseffekt mathematisch zu beschreiben:

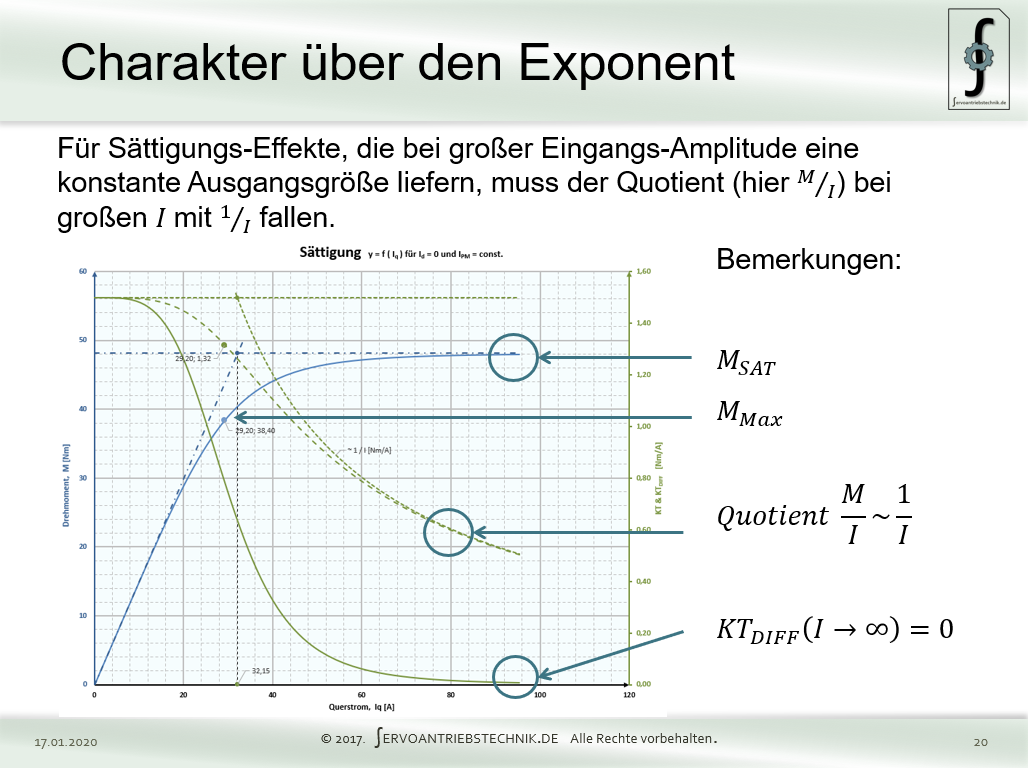

Sättigungkennlinie und der differenzielle KTSättigungkennlinie und der differenzielle KT

Die Powerpoint Präsentation zum Thema:

Sättigung V2.07.pptx

Alternativ als PDF Dokument:

Sättigung V2.07.pdf



Update 28.01.2020 Roland Fetzner
