Konstruktion von Hysteresekurven mit EXCEL

Das hier vorgestellte Tool verwendet ein einzigartiges Verfahren zur Konstruktion, Berechnung und Simulation von Hysteresekurven, das bereits im Jahr 2002 entwickelt wurde und jetzt neu aktualisiert wurde.

Der Grundgedanke hinter diesem Verfahren lässt sich in wenigen Worten leicht beschreiben:

Der aufsteigende Ast und der fallende Ast der Hysteresekurve hat zu jeder Auslenkung eine typische Steigung *². Die Steigung stellt die Ableitung der Hysteresekurve über die Eingangsgrösse dar. Nach Konstruktion einer Ableitungskurve wird die Hysteresekurve durch Integration über die Eingangsgröße berechnet.

Fußnote *²: Steigung = differenzielle Permeabilität µr_DIFF

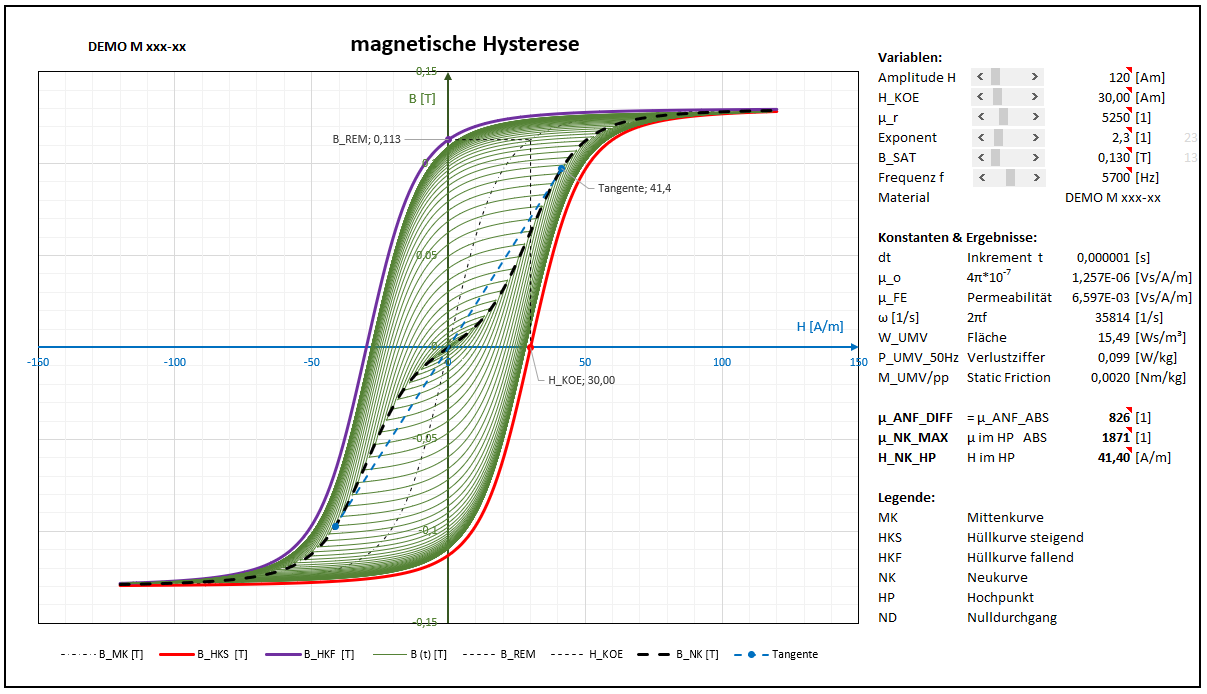

Flußdichte B = f (Feldstärke H) V02.21Flußdichte B = f (Feldstärke H) V02.21



Hinweis:

Definition der Tangente an der Kommutierungskurve (~Neukurve) im Schnittpunkt:

  • Steigung der Tangente µ_MAX ist gleich Steigung der Neukurve µr_NK_DIFF am Schnittpunkt
  • Die Tangente µ_MAX beschreibt die absolute Permeabilität µ_NK_ABS (= Quotient B/H) im Schnittpunkt

Deshalb treffen sich - im folgenden Bild µr - die 3 Kennlinien: Tangente (µ_MAX) und µ_NK_ABS und µ_NK_DIFF im Schnittpunkt bei H = 41,40 A/m

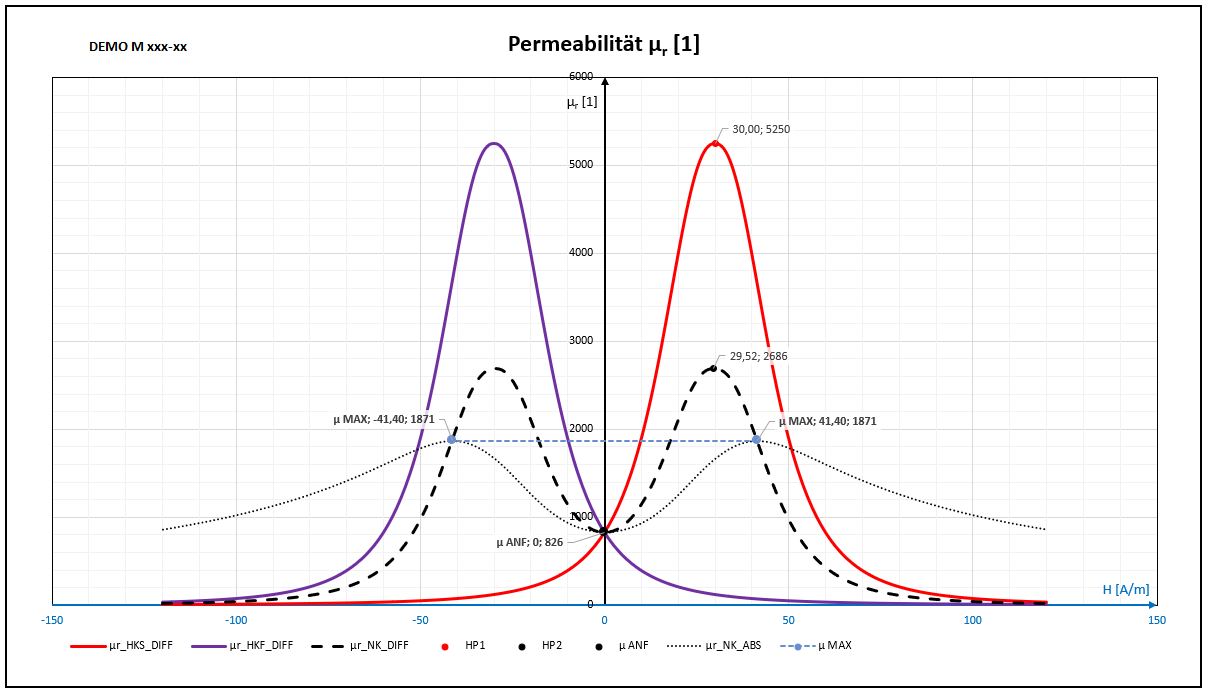

Permeabilität µ = f (Feldstärke H) V02.21Permeabilität µ = f (Feldstärke H) V02.21



Hinweis:

Messung der Anfangs-Permeabilität µ_ANF:

  • Während der Messung der Anfangs-Permeabilität bestimmen wir die absolute Permeabilität in dem wir die Anfangs-Steigung (=differenzielle Anfangs-Permeabilität) messen.
  • Daraus folgt für H = 0: µ_ANF = µ_NK_DIFF = µ_NK_ABS
  • für kleine H im Rayleigh-Bereich wächst µ_NK_DIFF stärker als µ_NK_ABS und es entstehen (sich aufrichtende) Lanzetten

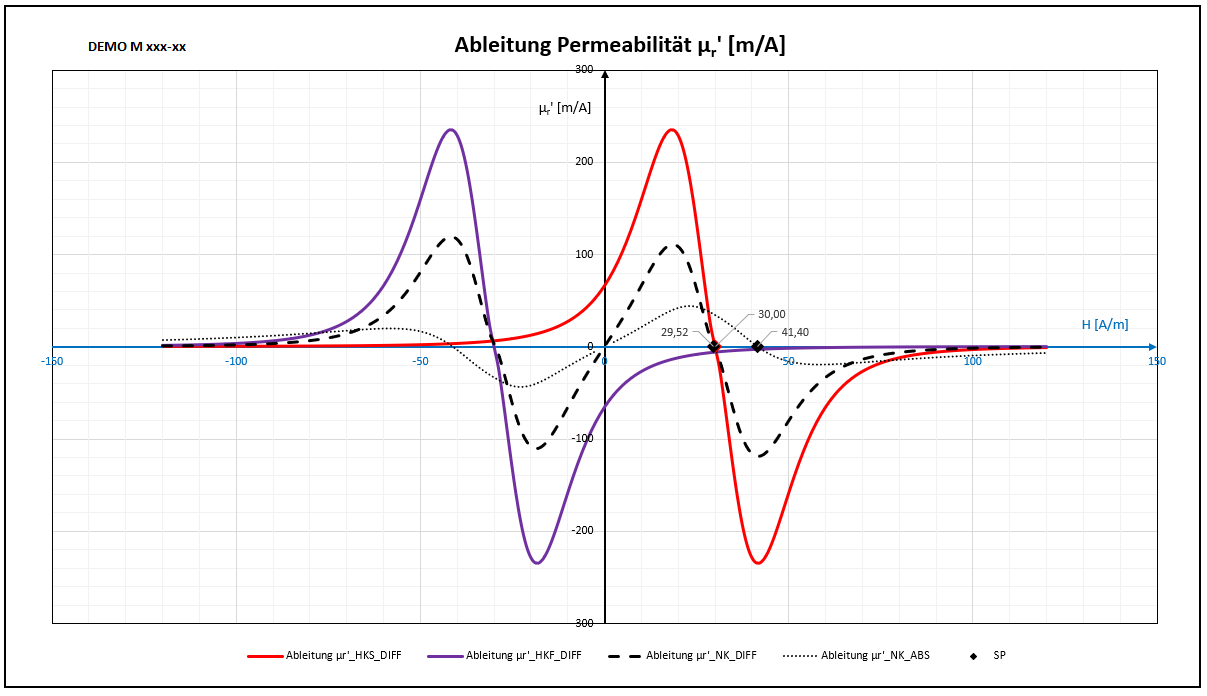

Ableitung Permeabilität µ' = f (Feldstärke H) V02.21Ableitung Permeabilität µ' = f (Feldstärke H) V02.21

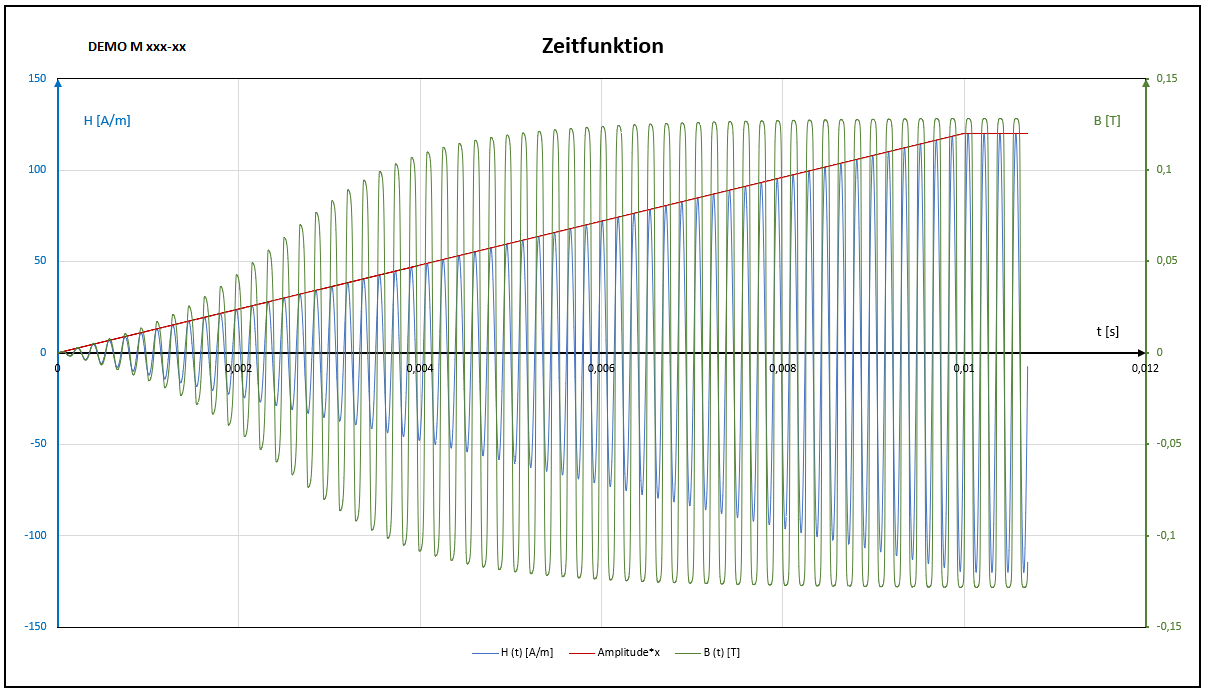

Zeitfunktion H & B = f (t) V02.21Zeitfunktion H & B = f (t) V02.21





Hinweis:

Die eingeschlossene Fläche der Hysteresekurve ist proportional der Hysterese-Verlustarbeit [Ws]. Die hier dargestellte Hysterese soll lediglich die Um-Magnetisierungs-Verluste UMV repräsentieren. Die Wirbelstromverluste WSV werden separat simuliert. Siehe hierzu Wirbelstromverluste.



Das Tool steht zum DOWNLOAD bereit:

Hysterese V02.22FZ20.xlsx (auf Anfrage)

Hysterese V02.22FZ20.pdf



Literatur zum Thema:

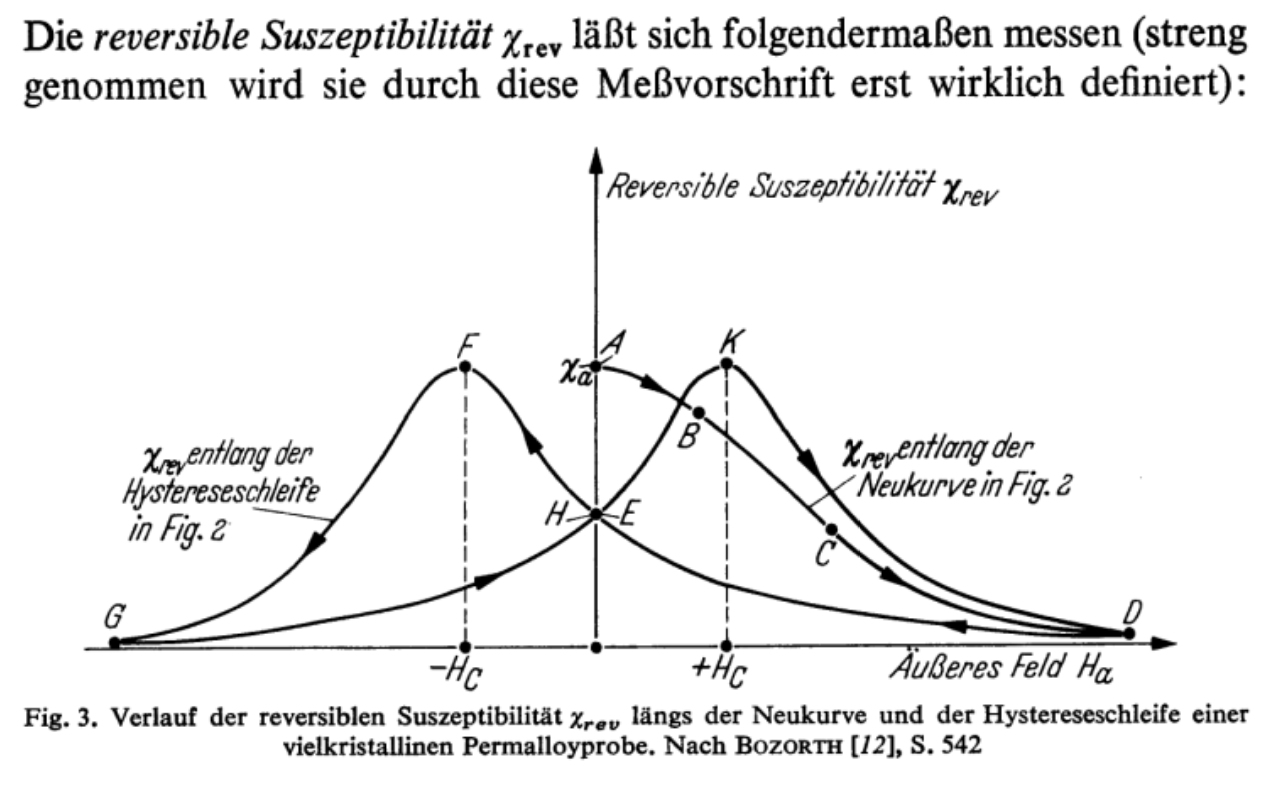

[12] Bozorth, R.M.: Ferromagnetism New York: D. van Nostrand 1951

in Seeger, Alfred: Moderne Probleme der Metallphysik, 2. Band, Kapitel 9: Träuble H. Seite 162



BozorthBozorth



Umkehrfunktion:

Der Ansatz lässt sich auch für die Umkehrfunktion anwenden. Wer die erforderliche Magnetisierung für sinusförmige Ausgangsgröße simulieren möchte, kann die Umkehrfunktion nutzen:

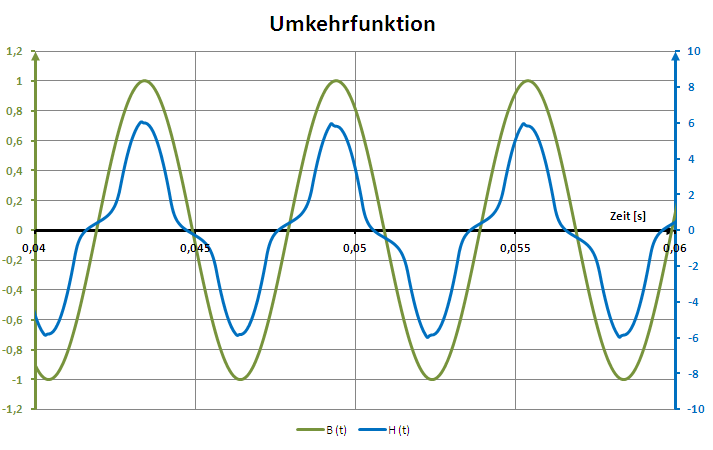

UmkehrfunktionUmkehrfunktion



Roland Fetzner
