Magnetische Hysterese

Für die Abschätzung der Hysterese-Verluste (Ummagnetisierungs-Verluste UMV) wurde folgendes Tool erarbeitet:

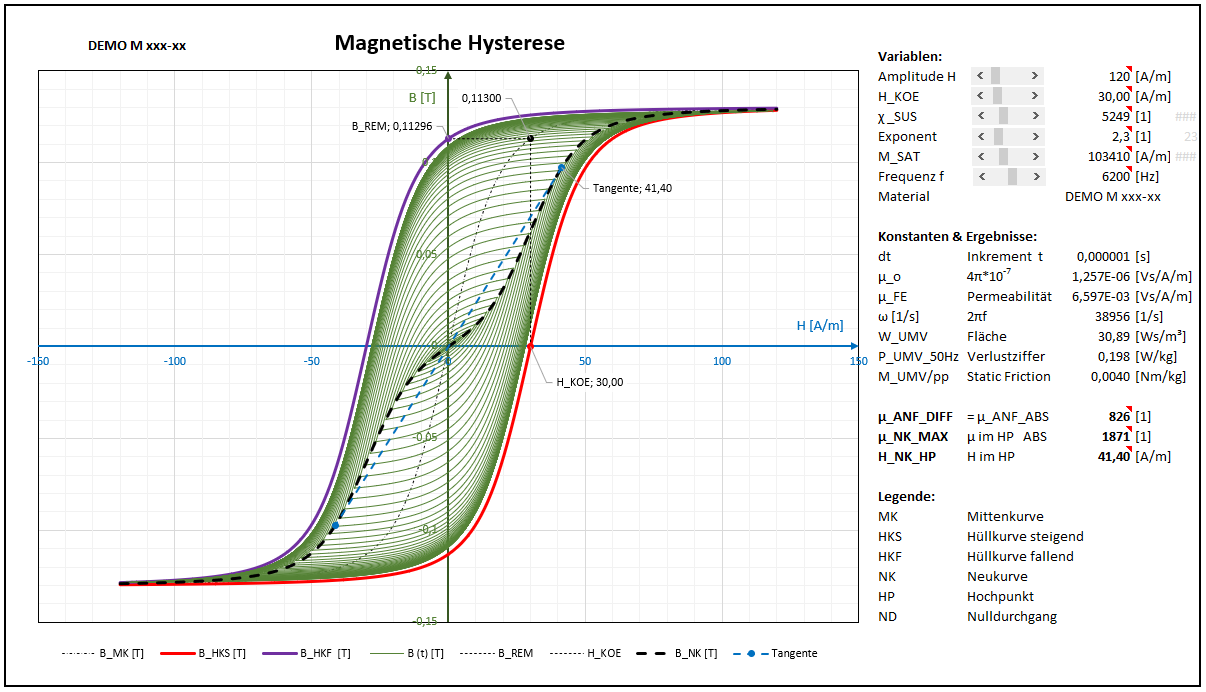

Magnetische Hysterese V04.06FZ20Magnetische Hysterese V04.06FZ20



Folgende Diagramme werden erzeugt:

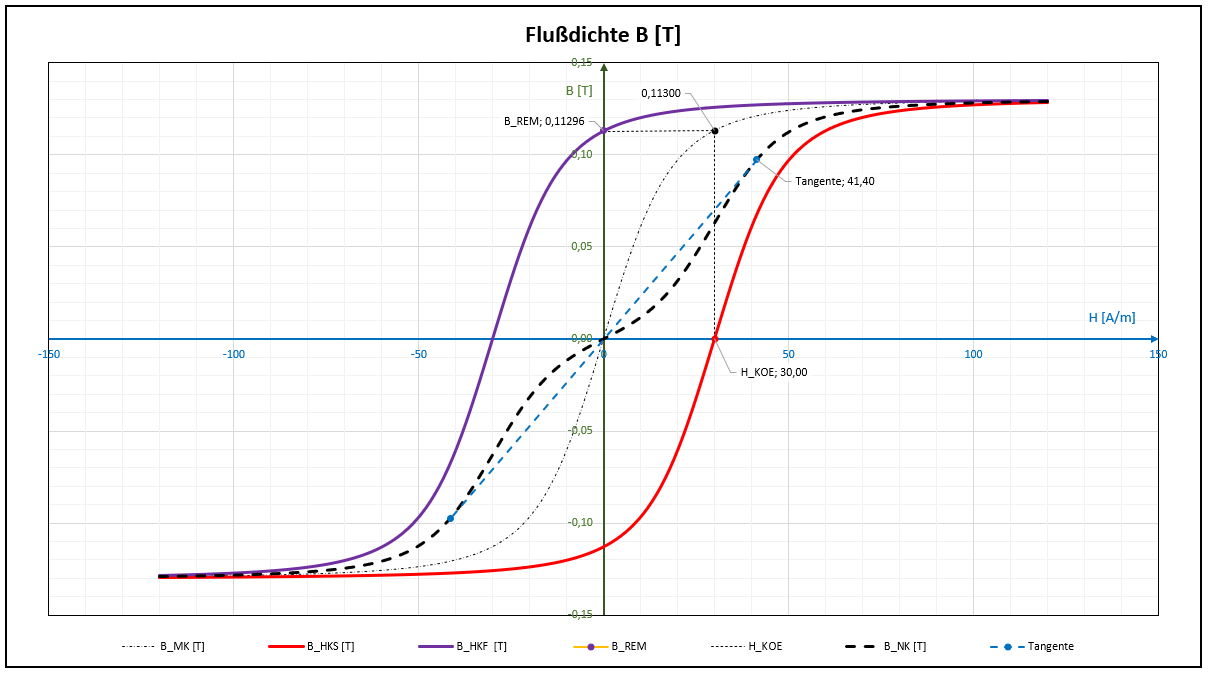

Flußdichte B = f (Feldstärke H) V04.06Flußdichte B = f (Feldstärke H) V04.06

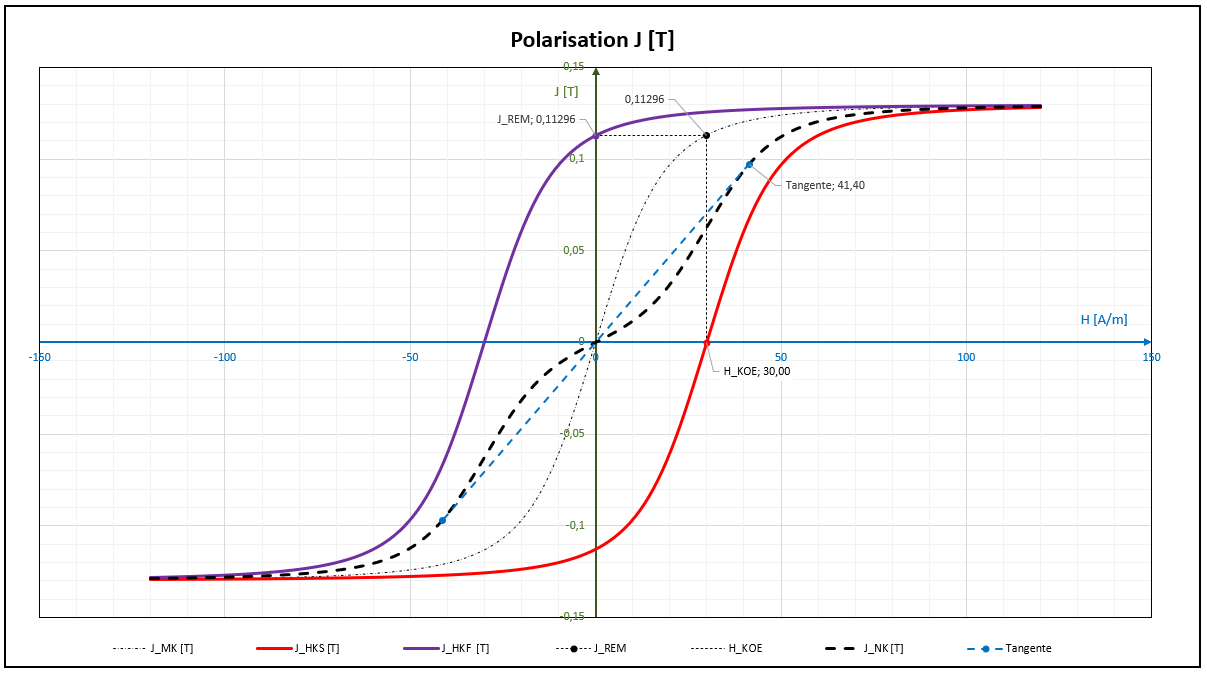

Polarisation J = f (Feldstärke H) V04.06Polarisation J = f (Feldstärke H) V04.06

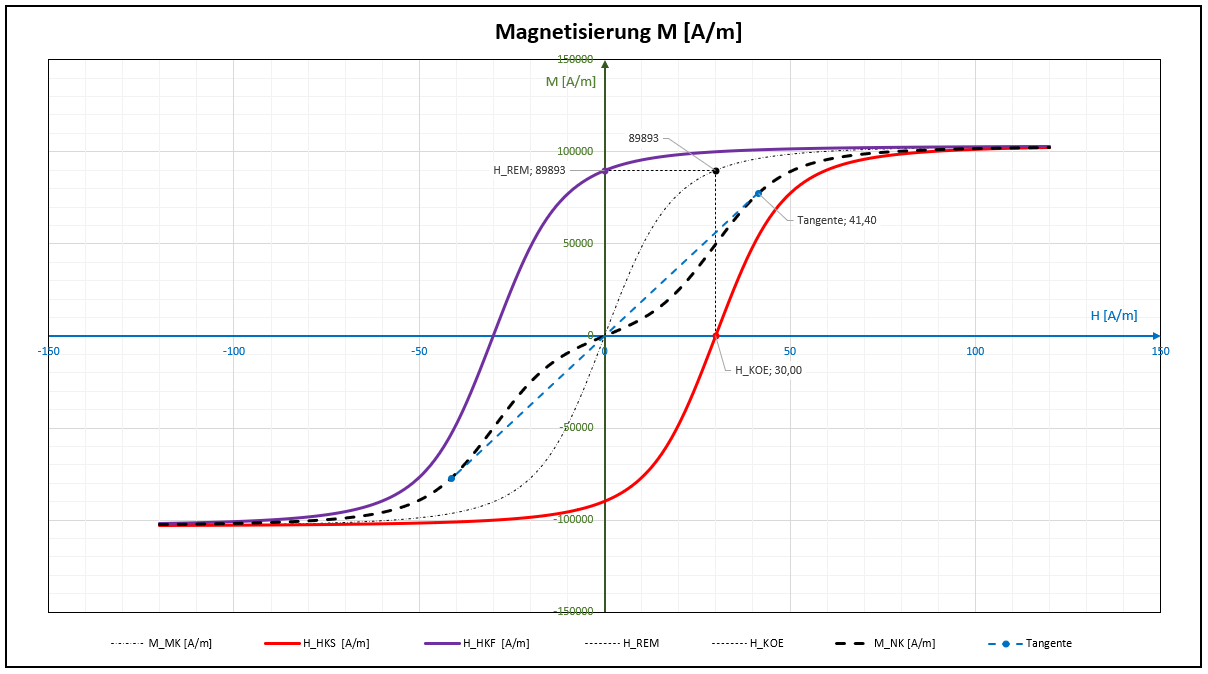

Magnetisierung M = f (Feldstärke H) V04.06Magnetisierung M = f (Feldstärke H) V04.06

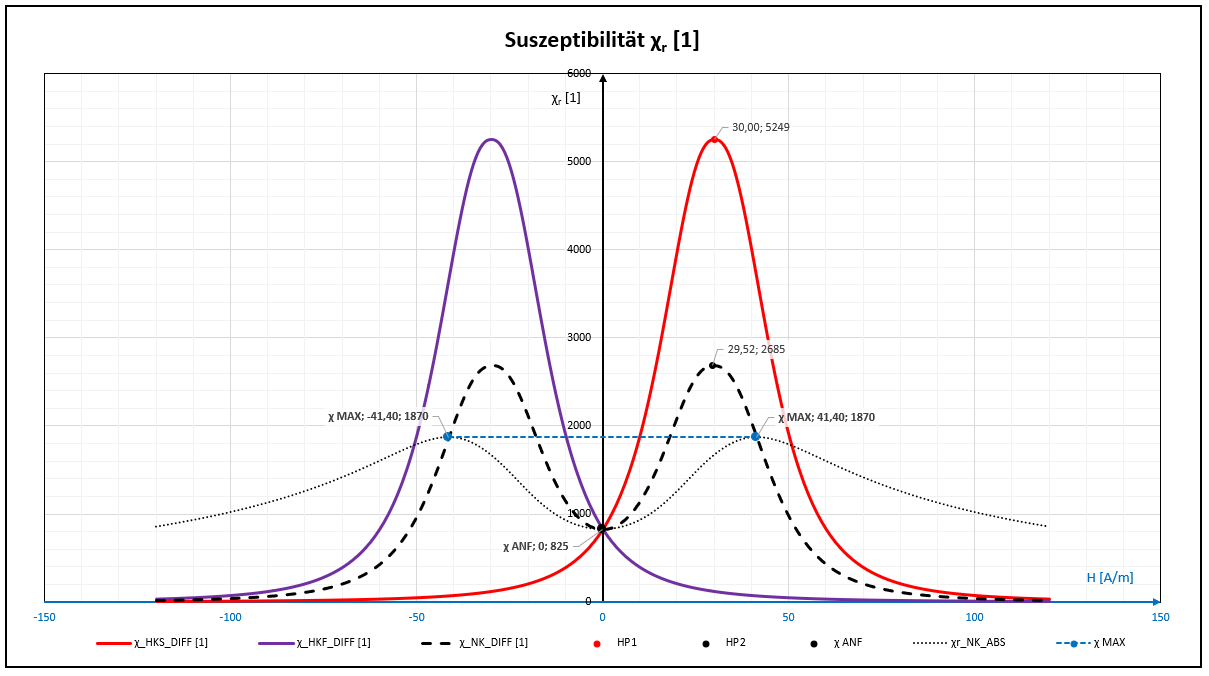

Suszeptibilität x = f (Feldstärke H) V04.06Suszeptibilität x = f (Feldstärke H) V04.06

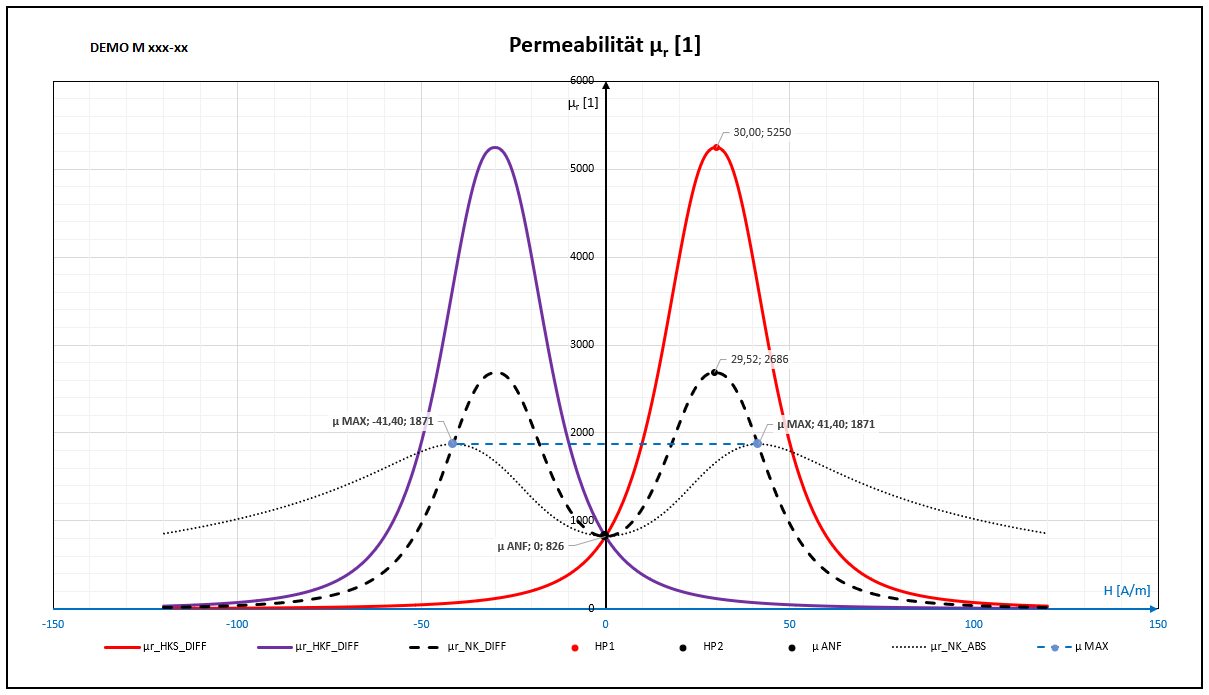

Permeabilität µ = f (Feldstärke H) V04.06Permeabilität µ = f (Feldstärke H) V04.06

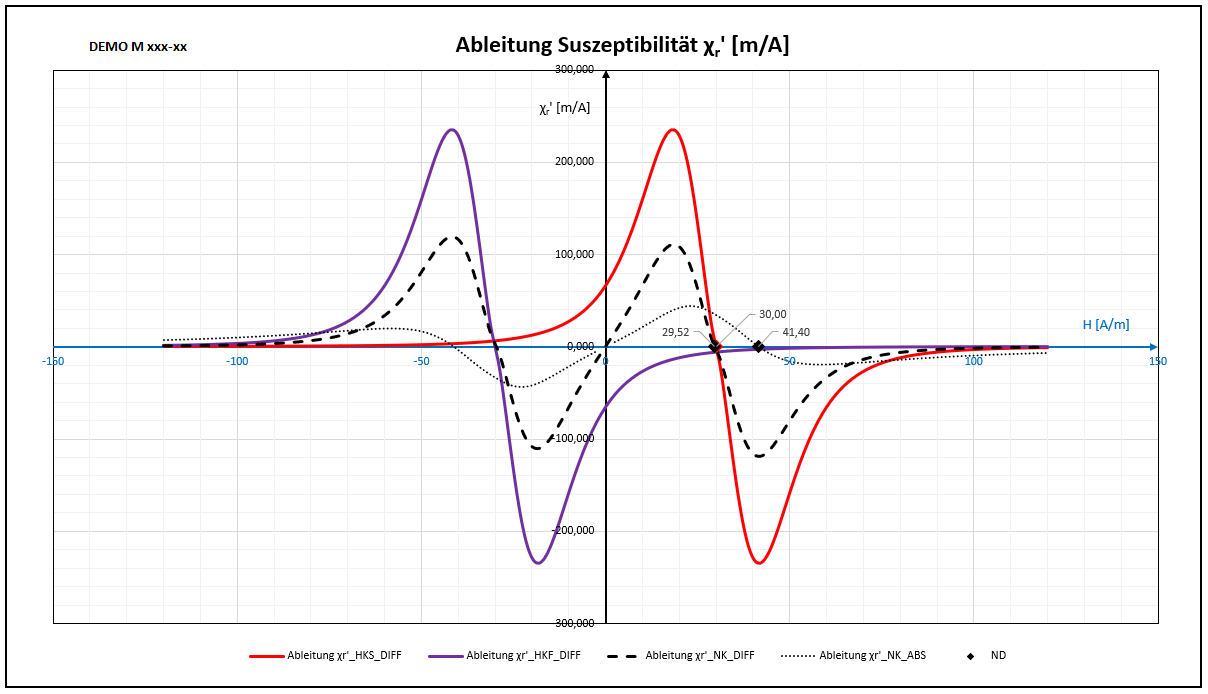

Ableitung Suszeptibilität x' = f (Feldstärke H) V04.06Ableitung Suszeptibilität x' = f (Feldstärke H) V04.06



Bitte beachten Sie, daß dieses Tool NICHT die Realität abbildet, sondern lediglich die Um-Magnetisierungsverluste [W] simulieren soll. Dem aufmerksamen Betrachter ist sicherlich aufgefallen, daß die Steigungen der Hysterese-Kurven im Nulldurchgang H = 0 immer µ ANF haben. Das ist bei weichmagnetischen Werkstoffen nicht der Fall. Für große µ verliert sich aber der Fehler.



Ab der Version V04.15FZ21 stehen weitere Diagramme zur Verfügung. Zur Darstellung amorpher oder nanokristalliner Materialien hat sich die logarithmische X-Achse (Feldstärke) durchgesetzt:

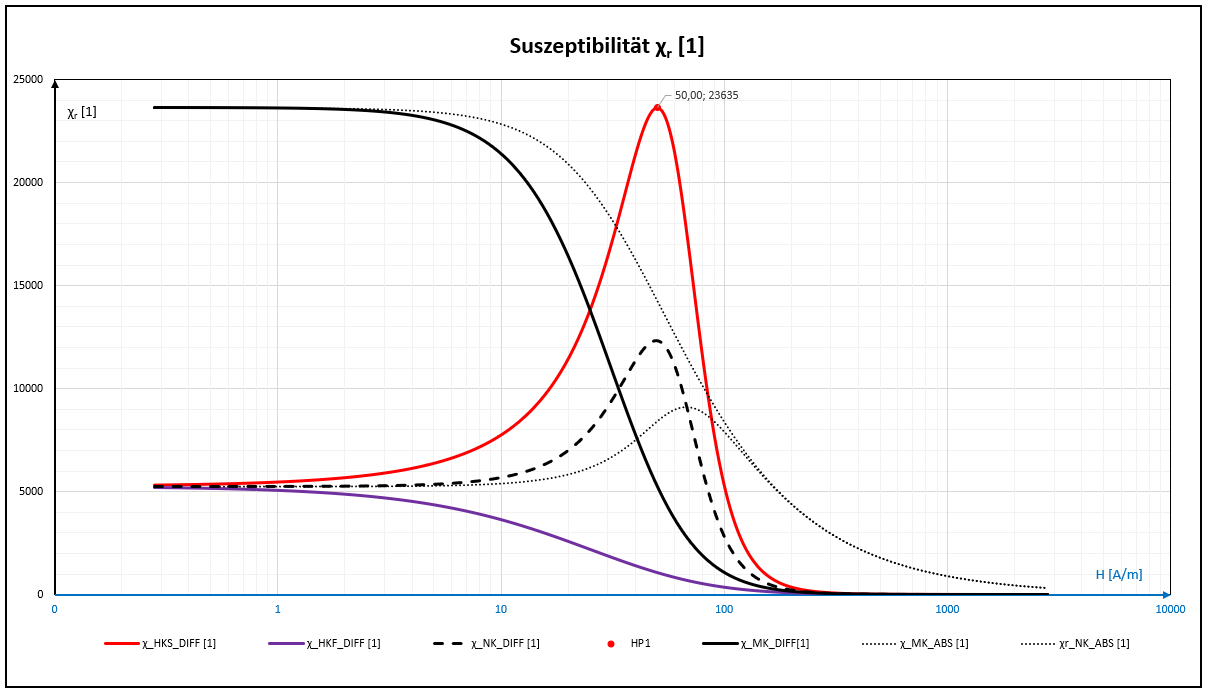

logarithmische Darstellung Suszeptibilitätlogarithmische Darstellung Suszeptibilität

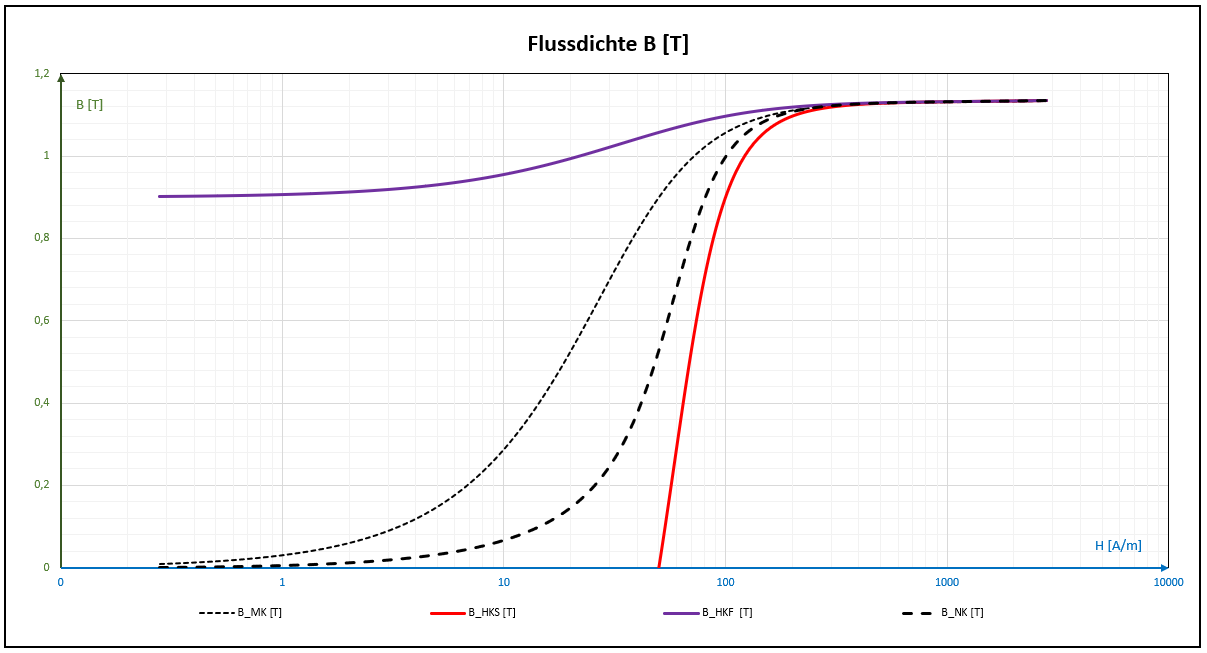

logarithmische Darstellung Flussdichte B [T]logarithmische Darstellung Flussdichte B [T]



Zum Download stehen folgende Dateien bereit:

Hysterese V04.15FZ21.xlsx (auf Anfrage)

Hysterese V04.06FZ20.pdf



März 2020 Roland Fetzner
